Teknisk dokumentation

För fastighetsägare, installatörer, konsulter och inköpare: så är Grönt Ljus lösningar för befintliga armaturer dokumenterade.

LED-lysrör – förbikoppling av drivdon

För installation med avsedda Grönt Ljus LED-lysrör (modellerna T8Arm230 och T6Arm230) finns teknisk dokumentation, installationsanvisning och EU-försäkran om överensstämmelse. I EU-försäkran anges Grönt Ljus AB som tillverkare. Dokumentationen omfattar LED-lysrör i serierna T8MS, T6MS och T8/T5MS.

Principen är att armaturens befintliga drivdon förbikopplas och att LED-rörets inbyggda drivenhet matas direkt med 230 V. Vi står för ommärkningen av armaturen: vår CE-märkning och nya etiketter för ommärkningen av armaturerna medföljer.

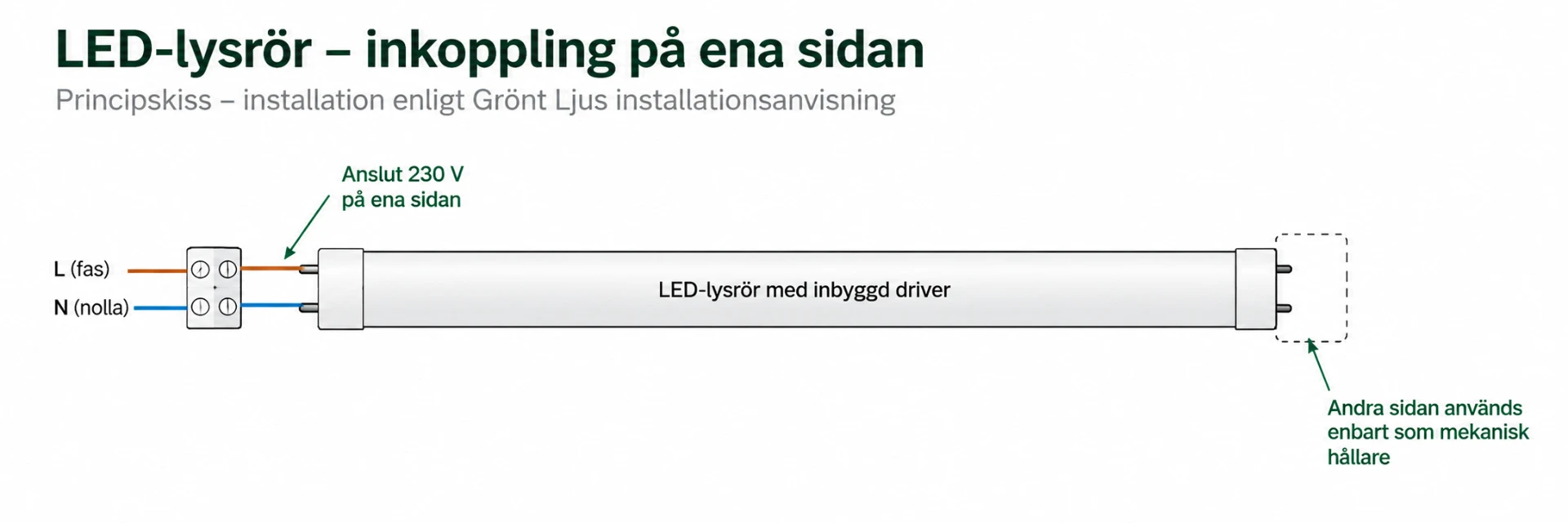

Principskiss: LED-lysrör med inbyggd driver. L (fas) och N (nolla) ansluts via kopplingsplint på ena sidan, andra sidan används enbart som mekanisk hållare.
Principskiss, inte kopplingsschema. Utförande enligt Grönt Ljus installationsanvisning.

Kompaktlysrör – CFL till LED

För LED-ersättare till kompaktlysrör (modell G-ARM230) finns separat teknisk dokumentation, installationsanvisning och EU-försäkran om överensstämmelse, även där med Grönt Ljus AB som tillverkare. Dokumentationen omfattar sockeltyperna G24q, G24d, GX24d, G23, 2G7, 2G10 och 2G11. Här förbikopplas drivdonet på motsvarande sätt, och den modifierade armaturen märks med medföljande etikett.

LED-ersättare för kompaktlysrör – välj sockel

Dimring och styrning

Våra LED-lysrör kan även levereras för dimbara installationer med DALI. Eftersom ljusnivån kan regleras dimensioneras dessa lösningar ofta med en högre maximal effekt. Sortimentet innehåller externa LED-drivers för bland annat DALI och 1–10 V. Omkopplingsdokumentationen ovan avser direktmatning. Inkoppling av extern LED-driver följer respektive produkts och drivers dokumentation – kontakta oss för underlag till det aktuella projektet.

Drivdon och styrning

Vem utför arbetet?

Omkoppling av en fast ansluten armatur är elinstallationsarbete. Enligt Elsäkerhetsverket ska de flesta elinstallationsarbeten utföras av ett registrerat elinstallationsföretag. Installationsanvisningen riktar sig därför till behörig installatör. Som fastighetsägare eller slutkund hjälper vi er att välja rätt produkt och tar fram underlag till installatören.

Begär dokumentationen

Teknisk dokumentation, installationsanvisning och EU-försäkran lämnas till installatörer och kunder i samband med projekt. Kontakta oss på info@grontljus.com.
